[Windows Tip] 크로스 케이블과 다이렉트 케이블

처음으로 P2P 통신을 위해 크로스 케이블을 사용하였다.

UTP 케이블은 용도에 따라 크로스 케이블과 다이렉트 케이블로 나누어진다. 우리가 보통 사용하는 '랜선'은 다이렉트 케이블이다.

두 개의 케이블은 눈으로 쉽게 구별할 수 있다. 보통 색상 배열을 보고 확인을 하는데, 다이렉트는 양쪽이 같은 색으로 1:1 연결이 되어 있고, 크로스는 1,3번과  2,6번이 바뀌어 있다.


            크로스 오버 케이블 색상배열                                 다이렉트 케이블 색상배열
                 (두 대의 컴퓨터 연결)                                          (허브와 컴퓨터 연결)

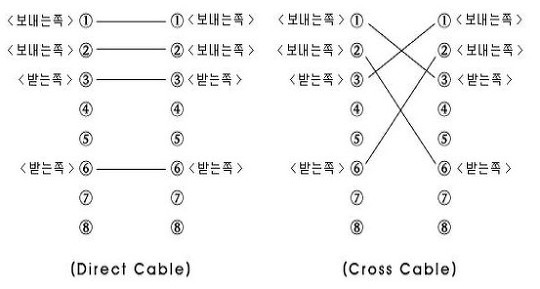

보통 크로스 케이블은 두 대의 컴퓨터를 연결할 때 사용하고, 다이렉트 케이블은 허브와 컴퓨터를 연결할 때 사용한다. 허브는 단지 신호를 다른 컴퓨터에 전달할 뿐이다(다이렉트로). 때문에 다이렉트 케이블을 사용한다. 두 대의 컴퓨터를 연결할 때 크로스 케이블을 사용하는 이유는  보내는 신호와 받는 신호가 서로 달라야 하기 때문이다. 아래 그림을 참고하자.
